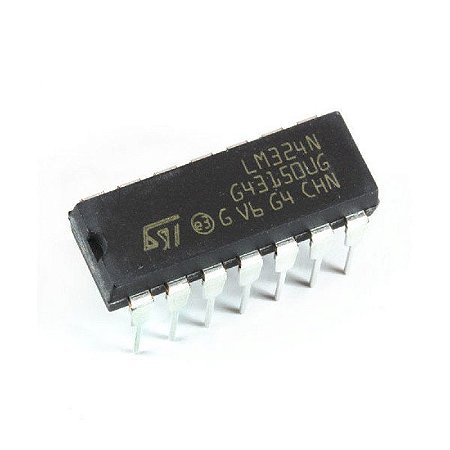

C.i - Circuito Integrado LM324 SMD

Código: SYZGJEYYY Marca: ShipSCE

LM324 é um famoso amplificador operacional IC, amplamente utilizado em dispositivos comerciais e também por entusiastas da eletrônica, estudantes de engenharia, engenheiros e consertadores em todo o mundo. É fabricado em pacote DIP de 14 pinos, 14 SOP e outro pacote. O IC contém quatro amplificadores operacionais de alto ganho que são independentes um do outro. Você pode usar um ou dois amplificadores operacionais dos quatro ou também pode usar quatro de uma vez. A entrada da fonte de alimentação para todos os quatro op-amp Pin4 (alimentação positiva) e Pin11 (aterramento / alimentação negativa).

A tensão de operação mínima é de apenas 3 VCC e o consumo mínimo de corrente é de apenas 0,7 mA a 0,8 ma, portanto, este IC pode ser usado onde alto ganho e baixo consumo de energia e corrente e circuitos de consumo são necessários, por exemplo, em dispositivos portáteis e operados por bateria.

Números de peças de substituição e equivalentes / outros
LM124, LM224, LM2902 são os equivalentes exatos de LM324. Outros equivalentes possíveis são LF147, LF347, LM837. Além disso, dois LM358 IC também podem ser usados como equivalentes, cada LM358 contém dois amplificadores operacionais.

Como fazer uma longa corrida com segurança em um circuito
Para desempenho de longo prazo, é recomendado não usar IC acima dos limites máximos. Não opere o IC com mais de 32C DC. Sempre verifique a polaridade da fonte que você está aplicando ao IC. A polaridade reversa pode danificar os circuitos internos do chip. Sempre opere o IC em temperaturas acima de 0 graus Celsius e abaixo de +70 graus Celsius. E armazene em temperaturas acima de -65 graus Celsius e abaixo de +150 graus Celsius.
