Módulo Relé 4 Ch Canais- 5 Volts - Arduino- Automação- Pic

Código: LE3PAKJMZ Marca: shipCSE

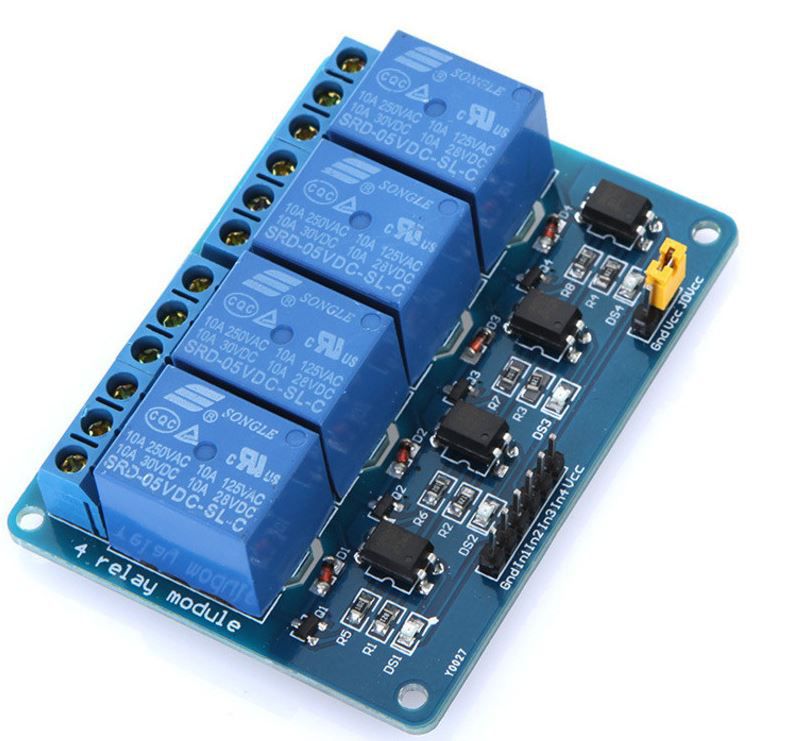

Módulo Relé Opto acoplado 4 Canais 5v C/ Led P/ Automação

Com este módulo Relé 5V é possível acionar cargas de até 220V AC, como lâmpadas, equipamentos eletrônicos e motores com o auxílio de qualquer micro controladora. Exemplo, compatível com arduiinou, PIC, ARM, esp8266, esp32.

Especificações técnicas:
Modelo: SRD-05VDC-SL-C
Tensão de operação: 5VDC
Opto acoplado
Permite controlar cargas de até 20A em 110v ou 10A em 220v (valor de referencia)
Corrente típica de operação: 15~20mA
LED indicador de status
Pinagem: Normal Aberto, Normal Fechado e Comum
Furos de 3mm para fixação nas extremidades da placa
Tempo de resposta: 5~10ms
Dimensões: 75 x 55 x 19,3mm

Este módulo tem 4 relês, com isolamento óptico, que podem ser acionados individualmente pelos pinos digitais (GPIO) de um Arduino ou de um Raspberry Pi.
Os relês permitem controlar dispositivos de alta potência como lâmpadas e ventiladores chaveando as altas voltagens necessárias através dos sinais de baixa voltagem dos microcontroladores.

Características:
Cada relê permite o controle de sinais de 10A entre 30 e 250V tanto CC como CA.
Voltagem operacional dos relês: 5V.
Jumper de hardware para selecionar entre alimentação via MCU ou externa.
