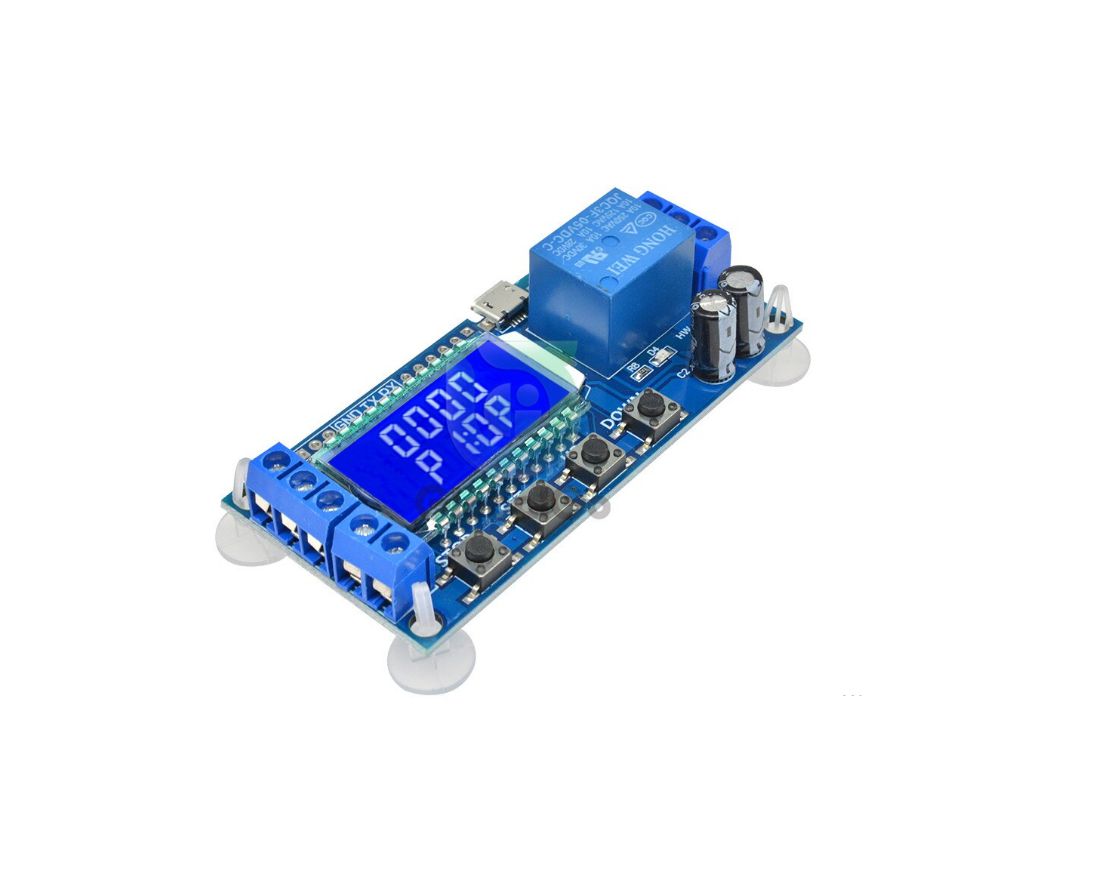

Relé Temporizador Digital Lcd Ajusta 9999 Min Timer Xy-lj02

É um multifuncional módulo de relé de atraso. display LCD, fácil de usar, poderoso. ele pode ser amplamente utilizado em casa Inteligente, controle Industrial, rega Automática, ventilação Interna. equipamentos de proteção.

características:

Display LCD;

Suporte de alta e baixo nível de disparo;

Função de parada de emergência;

O modo de sono, acordar com qualquer botão;

Salvar automaticamente os parâmetros;

Apoio UART Definir;

Independente de parâmetros;

Continuamente ajustável de 0.01 segundos a 9999 minutos;

Isolamento optoacoplador. Maior capacidade anti-jamming

Parâmetros:

Nome do produto: Módulo Relé Temporizador Digital LCD Ajusta 9999 Min Timer XY-LJ02

Número do produto: XY-LJ02

Tensão de funcionamento: DC 6 V-30 V ou 5 V Micro USB

Controle de Corrente: 10A (Max)

Corrente de repouso: 15mA

Corrente de trabalho: 50mA

Temperatura de trabalho:-40 ~ 85¿

Apropriado para a bateria: Bateria De Armazenamento, bateria De Lítio

Fonte de sinal de disparo: gatilho De Alto nível (3.0 V ~ 24 V), gatilho baixo nível (0.0 V ~ 0.2 V), controle do interruptor (interruptor passiva)

Proteção reversa: Sim

Dimensão física:. 80*38*2.1mm

Modo de trabalho:

Relé vai continuar por um tempo OP após obter sinal de disparo e depois retransmitir OFF; o sinal de entrada é válida se obter sinal de disparo novamente durante o tempo de atraso do OP.

Relé vai continuar por um tempo OP após obter sinal de disparo e depois retransmitir OFF; o módulo irá reiniciar novamente durante o tempo de atraso de atraso se obter sinal de disparo OP.

Relé vai continuar por um tempo OP após obter sinal de disparo e depois retransmitir OFF; o módulo irá reiniciar e parar o tempo se obter sinal de disparo novamente durante o tempo de atraso do OP.

CL relé irá manter FORA de tempo após receber sinal de disparo e depois continuar por um tempo do relé OP e então relé será DESLIGADO.

Relé vai continuar por um tempo OP após obter sinal de disparo e então CL relé manter FORA para o tempo e e depois voltas a ação acima. o módulo irá reiniciar e parar a cronometragem e relé OFF se obter sinal de disparo novamente durante loops. o número de ciclos (LOP) pode ser definido.

Relé vai continuar por um tempo OP após ligar sem obter sinal de disparo e depois retransmitir manter FORA para tempo CL e depois voltas a ação acima. o número de ciclos (LOP) pode ser definido.

Sinal função hold. redefinição de relé de atraso de tempo e de continuar a se manter obter sinal de disparo. relé OFF quando o sinal desaparece. redefinição de tempo de atraso quando obter sinal de disparo novamente durante o tempo.

Intervalo de tempo:

Continuamente ajustável de 0.01 segundos a 9999 minutos.

Entrar na interface de configurações quando um curto pressione o botão 'STOP' no OP/CL modificação dos parâmetros de interface (Piscando) para selecionar o intervalo de tempo.

Preste atenção para a posição onde o ponto decimal se move quando o botão é pressionado.

Exibição 'XXXX'. Nenhum ponto decimal, o intervalo de tempo é 1 segundo ~ 9999 segundos.

Exibição 'XXX. x'. o ponto decimal é o penúltimo, intervalo de tempo é de 0.1 segundo a 999.9 segundos.

Exibição INDICANDO. XX'. o ponto decimal é a terceira último, intervalo de tempo é de 0.01 segundo a 99.99 segundos.

Exibição «X. x.X.X '. o ponto decimal é totalmente iluminado, intervalo de tempo é 1 minuto a 9999 minutos.

Por exemplo, se você deseja definir o OP para 3.2 segundos, mover o ponto decimal para a penúltima posição, LCD exibirá '003. 2'.

Descrição Do parâmetro:

OP: Turn On time;

CL: Desligar o tempo;

LOP: Número de ciclos. o Alcance é 1-9999tims. '----' significa ilimitado loop.

Conjunto de Parâmetros:

Pressão longa: manter a pressionar o botão por mais de 3second.

Digite set menu parâmetro por pressão longa botão 'SET'.

Modo de trabalho irá piscar em primeiro lugar definir o modo de funcionamento. curto pressione o botão UP/DOWN botão para definir o modo de funcionamento.

Curto pressione o botão SET para selecionar o modo de trabalho e digite as definições de parâmetros do sistema.

Na interface de configuração de parâmetros do sistema, curto pressione o botão 'SET' para mudar os parâmetros do sistema para ser modificado, curto/longo pressione para CIMA/BAIXO botão para modificar o valor;

Nota: pressione rapidamente 'SET 'é inválida no modo P1, P2, P3, P7.

Entrar na interface de configuração quando um curto pressione o botão 'STOP' no OP/CL modificação dos parâmetros de interface (Piscando) para selecionar o intervalo de tempo (1 s/0.1 s/0.01 s/1 min).
Salvar as configurações de parâmetros e as configurações de interface de saída quando longo pressione 'SET' botão depois de todos os parâmetros são definidos.

comunicação UART e ajustes de parâmetros

O sistema suporta o upload de dados e funções de ajuste de parâmetro UART (nível TTL);
